胜动集团新厂热电冷三联供系统应用工程

2016年度中国分布式能源创新奖-优秀项目一等奖

申报企业：胜利油田胜利动力机械集团有限公司

胜动集团是中国最大的燃气内燃机专业制造企业，山东省唯一燃气内燃机工程技术研究中心，2008年被列入国家火炬计划重点高新技术企业，2012年胜动集团新厂区被确立为国内唯一的“分布式能源燃气内燃机装备自主化研发制造基地”。

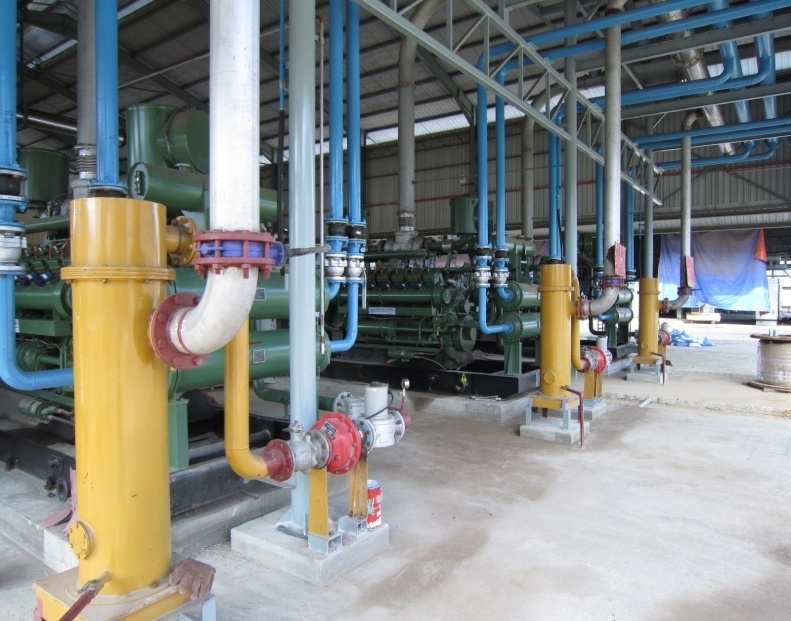

胜动集团新厂南区天然气热电冷三联供系统由胜动集团独立设计、安装、运行。工程装机容量2.8MW，由燃气发电机组、溴化锂机组、地源热泵、水处理循环系统、燃气供应系统、电力及中央控制单元等六大系统组成。主机设备包括4台（一期2台）700GFZ-PwT-TEM2型天然气发电机组、2台（一期1台）制冷量2330kW（制热量1740kW）烟气热水补燃型溴化锂双效机组和2套（一期1套）制冷量1378.6kW（制热量1279.1kW）地源热泵机组。系统一次能源利用率最高可达80%以上，通过热泵实现能源再利用后，综合能源利用率达到109%，实现天然气利用效率的最大化和总运行费用最低。

该项目运行年耗天然气186万m3，折合66588GJ（一期93万m3，折合33294GJ），可向厂区年供电541.44万kWh，折合19492GJ（一期260万kWh，折合9360GJ）；年供冷量为22120GJ（一期11060GJ），可制冷面积108369㎡（一期54185㎡）；年供热量为31011GJ（一期15055GJ），可采暖面积132933㎡（一期66466㎡）。

地源热泵消耗发电机组所发部分电能，调节厂区电力平衡，实现挂网不外送运行模式。停气时，地源热泵机组可以应急供暖、制冷，系统具有高稳定性和安全性。采用全自动的能源管理系统，利用实时优化、集散控制理念，实现无人值守，凸显天然气分布式冷热电联供节能、经济、环保的优势。

一期工程与2013年11月投入运行，总供能面积为7.5万㎡，包括办公区约1万㎡，厂区面积4.5万㎡，另外规划有建筑面积2万㎡的职工公寓，办公和生活区，电力和冷热负荷错峰使用。此项目为国家住房和城乡建设部节能示范项目；且本项目一次能源利用率80%，能源综合利用率达到109%，具有很好的建筑节能示范效应。
